自從九運會廣州體育館使用減震支座以來，已在40多個工程中使用過，如北京五環路杏石口紅山橋（跨度62米）段。天津海河大橋、北京國家大劇院、奧運五棵松體育文化中心、北京首都機場三期工程等。彈性元件的設計也是減震制作設計的難點，其中兩個主要參數：支座剛度和減振位移值。疲勞壽命，防腐措施等。鄉鎮企業不具備此設計能力和生產合格產品的能力。往往不設計，隨便拿個彈簧即使用，殊不知和汽車彈簧的參數相差十倍以上。

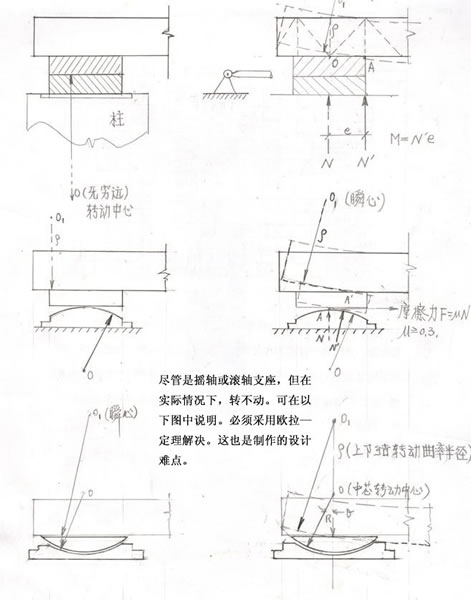

現有鋼支座存在的問題：“轉動中心不能協調問題”
瞬時轉動中心的求取，需進行復雜的數學運算。由計算機程序完成。如不協調，支座將轉不動，內力值與計算結果不符。
六、支座的工程實踐：
① 首都四機位機庫：35000kN支座。
② 上海虹橋機場、浦東機場。
③ 廣州九運會體育館。
④ 360米跨轉體施工廣州丫髻沙大橋。
⑤ 628米跨度南京長江二橋（支座位移量為1300mm）。
⑥ 深圳市民中心。
⑦ 天津海河大橋
⑧ 北京五環路杏石口立交橋
⑨ 國家大劇院等共100多個國家重點工程。

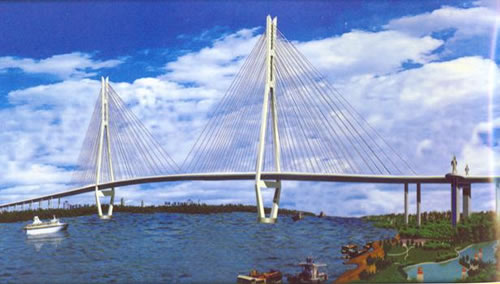

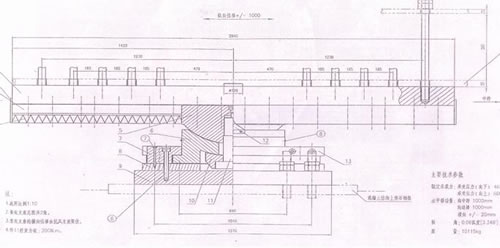

南京長江二橋，跨度628米，承載力10000kN.要求大地震時橋梁轉變?yōu)槠◇w系。其他橋梁結構如：北京工程；天津海河大橋，承載18000kN、抗拔力雙曲面減震支座、奧運五環等20余工程；
更多圖片...

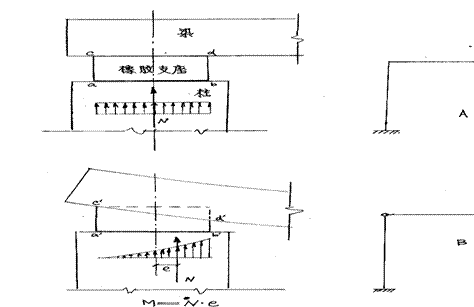

七、橡膠支座存在的問題——不能釋放彎矩。
結構變形前，橡膠支座受力均勻，反力合力中心在中間，當橋梁變形后，支座受力不均勻，（如上圖）支座反力合力移位，形成反力矩M=N·e;該力矩和主動力矩M大小相等，方向相反。故該主動力矩并未釋放（主要因為反力沿公法線方向作用。）而鋼支座的反力合力，無論梁體變形前后，永遠通過球心。不會產生彎矩。故而彎矩得到釋放。
八、現代國外支座簡要點評
歐洲、日本橡膠支座應用較廣。但對于橡膠支座的理論問題研究不多、不夠深入，對工程中出現的問題也未研究。工程開發只注重產業化。忽視了理論和工藝研究。生產力發展到今天，任何產品的理論研究需走在前面，以指導產品開發。這就是科學和技術的關系�？茖W(xué)是規律，技術是應用、產品。產品開發不能違反客觀科學規律。
1、德國產品——抗震、抗拔球形鋼支座：

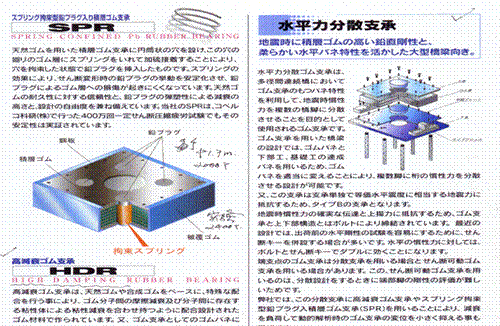

2、日本各類支座——橡膠支座、鋼支座。

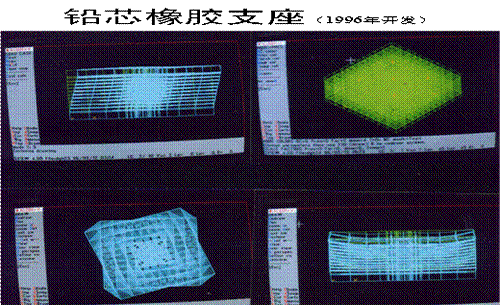

日本鉛芯橡膠支座—免震支座（消能支座，用于大樓、橋梁 ）
目前有許多問題值得研究。存在問題看上表（橡膠支座與鋼支座性能對比表）。主要問題有：
1、可以轉動但不能釋放彎矩。
2、剛度小，引起構造為橡膠與鋼板相間，故水平剛度更小。跑位后不能自動復位。對下部結構支承平面的水平度要求極高。否則，在自重和振動下，自重下即跑位，且復位困難。
3、老化迅速，據化工研究所提供的資料稱：一般不超過十年即老化。單因素的加速老化試驗已證明不可靠，與自然老化相差甚遠。
4、免震鉛芯橡膠支座的耗能效果似有夸大。經我所多年試驗研究其效果有限。華中理工大學唐家祥教授推出的鉛芯支座應進一步檢查落實。（注意：結構吸收的能量，還是支座本身吸收的能量，二者因質量相差甚遠，故吸收的能量也相差甚遠。不能偷換概念。實驗條件如何，也應分辨清楚，實驗時的質量極為有限。不能代表實際工程的情況）。
鉛芯主要使用鉛的常溫重結晶性能，變性后將變形能立即轉化為熱能釋放。質量很小的鉛芯，怎能吸收如此大的能量。應計算支座與結構的質量關系。（即支座所占的比例）。然后再考錄耗能系數。
日本人告訴中國人可將地震能量消耗40%以上。但經我所實驗（只是支座吸收能量的15-20%，而不是整個地震能量的40%，。我所實驗了約十種以上材料、軟鉛、硬鉛…等——日本人的商業道德值得推敲——-不敢恭維。）
